液，从踩坑到成功的完整实操指南
做日化、食品研发的朋友，大概率都被「香精乳液不稳定」困扰过——分层、浮油、香气挥发快，明明配方没问题，成品却总达不到预期。
之前我们试过高速搅拌、普通均质等多种方法，要么液滴粗大、体系浑浊，要么稳定性差，静置几天就分层，直到用高压均质机优化工艺后，才算彻底解决了这个难题。
今天就把这份「高压均质机制备香精乳液」的完整实验过程、参数优化、避坑技巧整理出来，不管你是实验室小试，还是想落地工业化生产，都能直接参考，少走弯路～
一、实验初衷：为什么一定要用高压均质机？
先跟大家说下我们做这个实验的核心诉求：制备一款均一稳定、香气持久、无分层浮油的香精乳液，适配后续食品饮料、日化产品的应用。
在尝试高压均质之前，我们用传统高速剪切工艺做过多次实验，痛点特别明显：
- 香精液滴粒径大（微米级），分布不均，乳液看起来浑浊，感官效果差；
- 液滴易团聚，静置1-2周就出现分层、浮油，稳定性根本不达标；
- 香精挥发性强，香气释放快，留香时间短，还需要额外增加添加量，提高了成本；
- 批次差异大，工艺参数不好控制，很难规模化生产。
而高压均质机的核心优势，就是解决这些痛点——它依托超音速微射流技术，通过超高压剪切、对撞冲击、空穴爆破三重作用，能将香精液滴精准破碎至纳米级，让乳液体系更均一、更稳定，同时减少香精挥发，延长留香时间，还能保证批次一致性，完美适配我们的需求。
二、实验准备：物料、仪器一站式备齐（附具体规格）
实验前的准备工作，直接影响后续实验成败，建议大家严格按照以下规格准备，避免因物料、仪器不符导致实验失败。
（一）实验物料（按1000mL乳液配比）
核心原则：根据香精的溶解性选择合适的乳化剂和分散体系，本次实验以脂溶性香精为例，制备水包油（O/W）型香精乳液。
（二）实验仪器
核心仪器：高压均质机，搭配一级平面均质阀，二级球阀：
，其他辅助仪器如下：
- 高速剪切乳化机（转速≥12000rpm）：用于制备粗乳液；
- 电子天平（精度001g）：精准称量物料；
- 恒温磁力搅拌器：溶解助剂、混合油水相；
- 激光粒度仪；
- 高速冷冻离心机：检测乳液稳定性；
- 超声波清洗仪：清洗实验器具；
- 烧杯、移液管、容量瓶等：常规实验器具。
（三）前期预处理（关键步骤，别省略！）
预处理不到位，后续再怎么优化参数，都很难做出合格的乳液，这一步我们踩过坑，大家一定要注意：
- 设备预处理：将高压均质机的管路、均质阀用75%乙醇消毒，再用去离子水冲洗3次，低温循环系统预冷至10-15℃，空载运行5min排尽气泡，避免杂质和气泡影响实验结果；
- 原料预处理：黄原胶提前用少量去离子水溶解，避免结块；所有物料室温平衡24h，减少温度差异导致的体系不稳定。
三、实验步骤：从粗乳化到高压均质，每一步都有讲究
本次实验采用「粗乳化+高压均质」两步法，步骤清晰，操作难度不高，重点控制好温度、转速和压力参数，新手也能上手。
步骤1：制备油相和水相（基础关键）
- 油相制备：将脂溶性香精、油溶性乳化剂、抗氧剂按配比混合，40-50℃恒温搅拌10min，至完全溶解均匀，无肉眼可见颗粒；
- 水相制备：将去离子水、水溶性乳化剂（柠檬酸钠）、稳定剂（黄原胶）混合，常温搅拌15min，形成透明均一水相，确保黄原胶完全溶胀，无结块。
步骤2：制备粗乳液（减少高压均质负担）
将油相缓慢滴加水相中（注意：油相滴加水相，而非反向，避免体系分层），同时开启高速剪切乳化机，转速设定为12000rpm，乳化10-15min，形成均匀粗乳液——此时的粗乳液无分层、无浮油，液滴粒径约1-3μm，为后续高压均质做好准备。
⚠️ 避坑提醒：油相滴加速度不宜过快，否则会导致油水分离，乳化不充分；剪切时间不要少于10min，否则粗乳液中会有大颗粒，容易损伤高压均质机的均质阀组。
步骤3：高压均质（核心步骤，参数是关键）
这一步直接决定乳液的粒径、稳定性和香气保留效果，我们经过多次优化，得出了适合脂溶性香精乳液的最佳参数，大家可直接参考，也可根据自身香精类型调整：
- 进料：将粗乳液导入高压均质机的进料罐，确保无大颗粒杂质（必要时过200目筛）；
- 温控：开启低温冷却系统，控制料液温度在5-10℃（脂溶性香精挥发性强，低温可减少香精挥发，保护香气成分）；
- 梯度均质：先低压预均质（设定压力10-20MPA），循环1次，初步破碎香精液滴团聚体，降低体系粘度；再梯度升压至80MPA，循环3-4次，利用超高压剪切、对撞冲击、空穴爆破三重作用，将香精液滴破碎至纳米级；
- 出料收集：均质完成后，立即出料，经22μm无菌滤膜过滤，密封保存，标记为「成品香精乳液」。
步骤4：设备清洗（延长设备寿命）
均质结束后，立即用去离子水冲洗高压均质机的管路和均质阀组，反复冲洗3次，避免残留物料干燥堵塞通道，影响下次使用。
四、实验结果与分析：这样才算合格的香精乳液
实验完成后，我们从外观、粒径、稳定性、香气四个维度，对成品乳液进行了检测，同时对比了传统高速剪切工艺和高压均质工艺的差异，结果一目了然。
（一）成品外观
合格的香精乳液：外观呈半透明状，质地细腻均匀，无分层、无浮油、无肉眼可见颗粒，流动性好，涂抹后无粗糙感；
传统工艺对比：外观浑浊，有轻微浮油，质地粗糙，流动性较差。
（二）粒径（核心指标）
用激光粒度仪检测，结果如下：

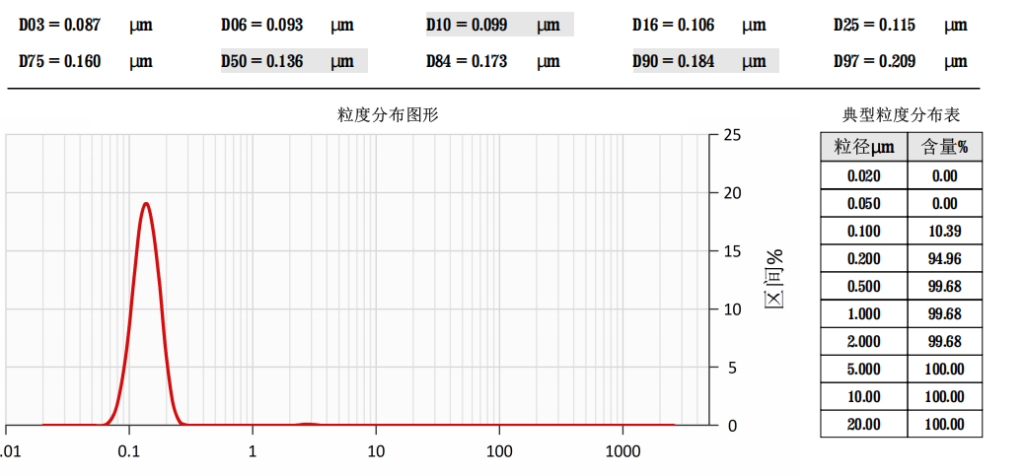

高压均质后：香精液滴平均粒径100-300nm，PDI＜0.2，粒径分布均匀，符合纳米级乳液标准；

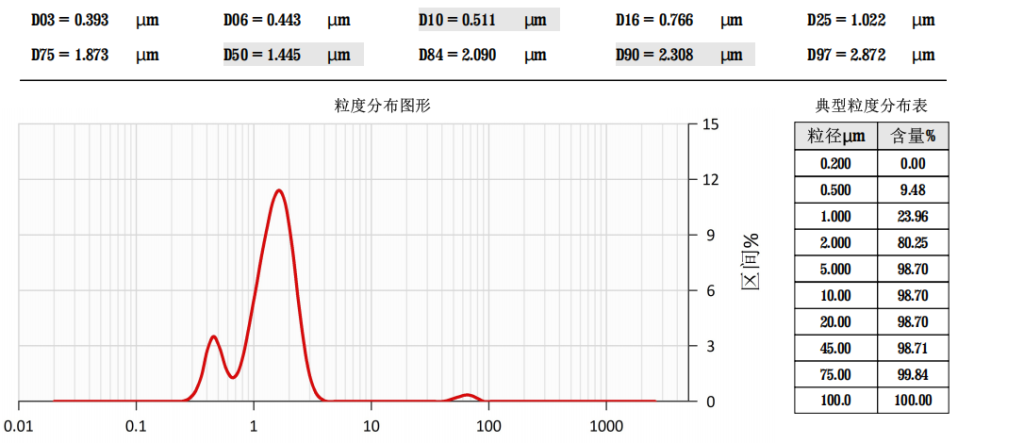

传统工艺对比：粒径0.5-5μm，PDI>0.5，粒径分布宽，液滴团聚明显。
（三）稳定性检测
我们做了两种稳定性测试，结果均达标：
- 离心稳定性：将成品乳液在8000rpm、10min条件下离心，无分层、无浮油，体系保持均匀；
- 长期稳定性：将成品密封、避光、低温保存，静置6个月，无分层、无异味，香气保留完好，Zeta电位绝对值≥30mV，稳定性极佳。
（四）香气效果
高压均质后的香精乳液，香气释放均匀，无刺鼻感，留香时间较传统工艺延长2-3倍；同时由于液滴细化，香精与体系的相容性更好，添加量可降低20%-40%，有效降低成本。
五、实验避坑指南：这些错误千万别犯！
整个实验过程中，我们踩了不少坑，总结了5个最容易出错的点，大家一定要避开，少走冤枉路：
- 乳化剂选择不当：单一乳化剂很难兼顾稳定性和香气保留，建议采用非离子型+阴离子型乳化剂复配，HLB值要与油相极性匹配，否则会导致乳液分层；
- 均质压力过高/过低：压力低于30MPA，液滴破碎不充分，稳定性差；压力高于80-100MPA，能量过剩会导致乳化剂降解、液滴再团聚，反而影响体系稳定；
- 温度控制不当：均质温度过高，香精挥发严重，香气流失；温度过低，油相粘度增大，液滴难以破碎；
- 粗乳液制备不充分：粗乳液中存在大颗粒，会损伤高压均质机的交互容腔，还会导致成品粒径不均，一定要保证剪切时间和转速；
- 样品储存不当：成品乳液需密封、避光、低温保存，避免光照、高温导致香精氧化、乳液分层。
六、实验总结与展望
这次实验最直观的感受是：配方决定基础，工艺决定上限。同样的物料配比，用传统工艺做出来的乳液，稳定性和香气效果都不尽如人意，而通过高压均质工艺的优化，不仅解决了分层、浮油、香气挥发快的痛点，还实现了批次稳定，为后续工业化放大提供了可靠的工艺参数。
后续我们还会继续优化实验，尝试不同类型的香精（水溶性香精）、不同配比的乳化剂，探索更高效、更经济的制备工艺，也会分享更多高压均质机的实操技巧。
