在生物质新材料、造纸、生物医药、涂料助剂等领域，纤维素纳米纤丝（CNF）凭借高强度、高比表面积、绿色可降解的优势，成为当下热门的功能性原料。但天然纤维素存在纤维团聚、粒径不均、难分散的痛点，传统搅拌、超声、普通打浆方式，不仅无法实现纳米级细化，还容易出现浆料沉淀、成品稳定性差、得率低等问题。
而高压均质技术凭借高压剪切、空化冲击、湍流破碎的多重作用，成为纤维素高效分散、纳米化制备的核心工艺。今天就给大家分享一组完整的高压均质机分散纤维素实操实验案例，包含预处理方案、精准参数、实验数据、问题复盘，手把手解锁高品质纳米纤维素制备工艺。
01 实验背景与目的
▶ 实验背景
天然植物纤维素、再生纤维分子间氢键作用力极强，原始纤维多为微米级团聚状态，水分散性极差。常规机械处理仅能剥离纤维表层，无法打破纤维细胞壁结构，制备的纤维素浆料粒径跨度大、分散不均匀，极大限制了其在高端涂料、柔性薄膜、生物凝胶等场景的应用。
高压均质机可通过超高压流体力学作用，逐层剥离纤维素微纤丝，破除分子间氢键团聚，实现纤维素的超细化、高均匀分散，是实验室研发及工业化量产纳米纤维素的优选设备。
▶ 实验目的
1、验证高压均质机对纤维素浆料的细化、分散效果，解决纤维团聚、沉淀问题；
02 实验器材与原料
▶ 实验原料
竹纤维、再生纤维、去离子水，配置纤维素悬浮液
▶ 核心设备
高压微射流均质机、电子天平、恒温冷却水系统、高速搅拌器
▶ 辅助预处理
前期采用机械搅拌预分散，破除大颗粒纤维结块，避免大块物料进入均质腔造成设备堵塞，提升后续均质效率。
03 完整实验工艺流程
本次实验采用预处理+分级高压均质工艺，区别于单一高压处理，分级均质可循序渐进剥离纤维，大幅提升成品均匀度，具体流程如下：
第一步：原料预处理
精准称取竹纤维、再生纤维，加入去离子水配置悬浮液，常温高速搅拌30min，初步打散纤维团聚体，去除肉眼可见大颗粒，保证浆料流动性均匀。
第二步：低压预均质
将预处理后的浆料注入高压均质机，设定压力20MPa，通过均质阀循环1-2次。此步骤主要用于进一步松散纤维结构，软化细胞壁，为高压纳米化剥离做铺垫，避免直接高压处理导致纤维断裂不均。
第三步：高压精细均质（核心步骤）
分别均质两种纤维素样品，全程开启冷却水系统，控制物料温度在8-10℃，避免高温导致纤维素降解、变性。实验分组如下：
👉 竹纤维：120MPa压力，循环均质10次
👉 再生纤维：120MPa压力，循环均质10次
第四步：后处理与保存
均质完成后，将各组浆料静置冷却，去除微量气泡，取样进行SEM电镜检测。
04 实验数据与结果分析
通过SEM电镜检测样品粒径，结合肉眼观测、静置稳定性测试，得到核心实验结果，数据真实可复刻：

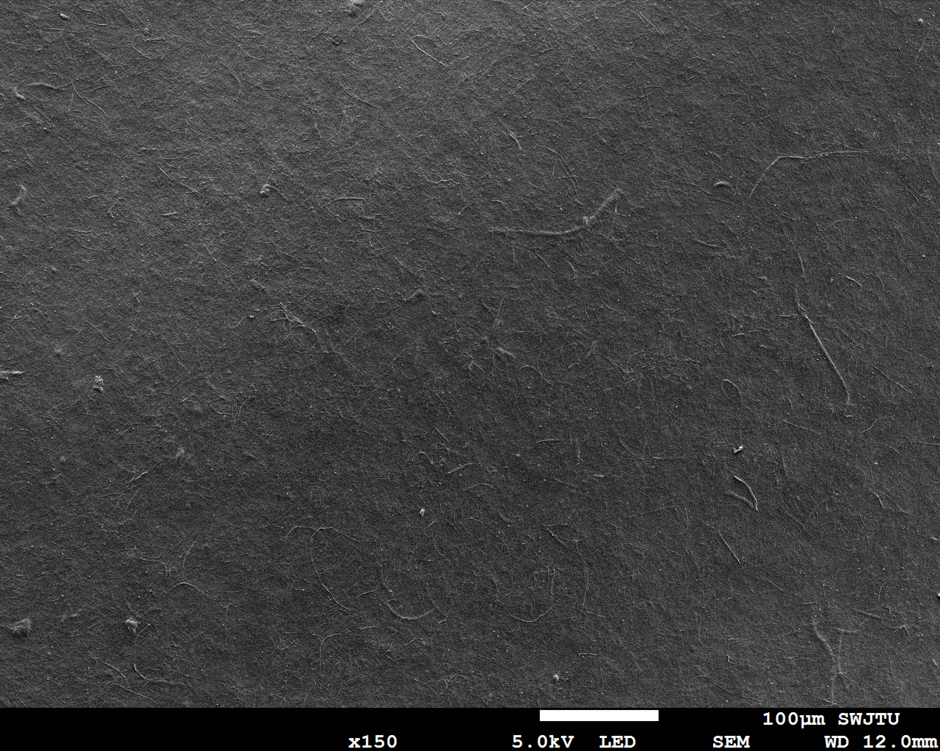

样品1竹纤维分散后状态

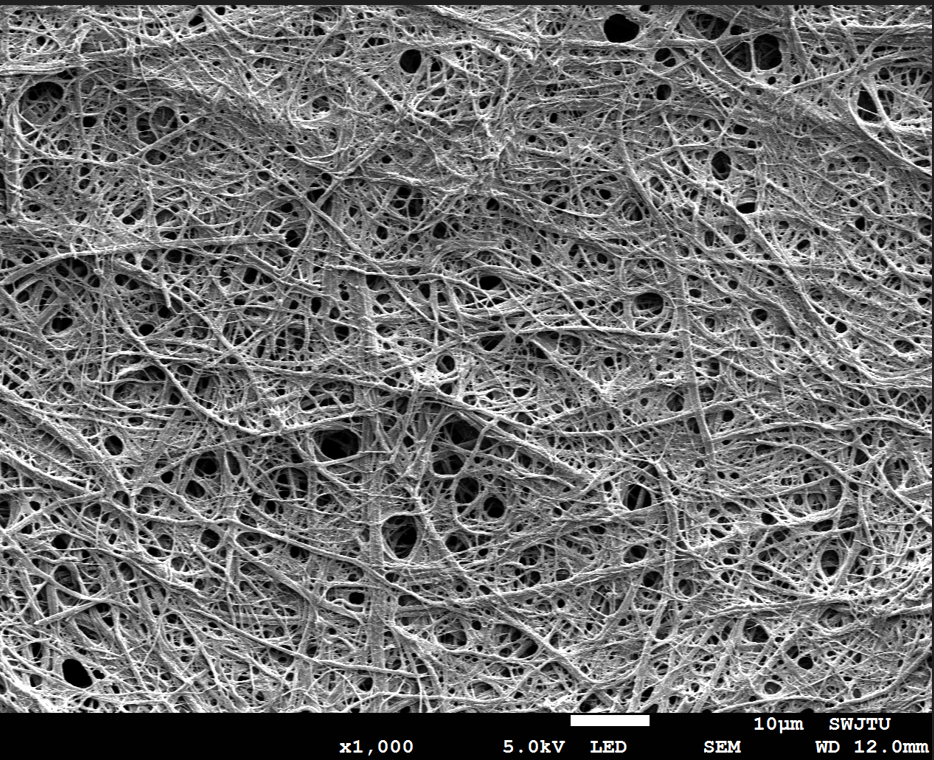

样品2再生纤维分散状态
📌 实验核心结论
在120MPa压力、循环均质10次、低温控温8-10℃的工艺条件下，高压均质机可实现纤维素的最优分散与纳米化效果，兼顾成品品质、生产效率与成本，是该原料的标准化适配工艺。
05 实验常见问题与解决方案
结合本次实操实验，整理了科研、量产中高频遇到的问题，针对性给出解决方案，帮大家避坑：
问题1：均质过程设备堵料
✅ 原因：原料未预处理、固含量过高、直接高压均质
✅ 解决：必须提前搅拌预分散，优先低压预均质，纤维素浆料固含量建议控制在1%-3%，杜绝高固含量直接进料。
问题2：成品浆料粒径不均、存在细团聚
✅ 原因：均质压力不足、循环次数不够、未控温导致纤维热团聚
✅ 解决：采用分级均质工艺，保证高压循环次数≥10次，全程低温冷却水控温。
问题3：纳米纤维素浆料静置易分层
✅ 原因：纤维剥离不彻底、粒径跨度大
✅ 解决：严格把控均质压力，确保纤维完全纳米化，形成胶体状稳定体系。
问题4：过度均质导致纤维素性能下降
✅ 原因：循环次数过多、压力过高破坏分子链
✅ 解决：遵循最优参数标准，无需过度加工，避免资源浪费。
06 工艺应用与行业价值
本次优化后的高压均质分散工艺，突破了传统纤维素处理的技术瓶颈，制备的高分散、纳米级纤维素纤丝，可广泛适配多个高端领域：
✨ 新材料领域：柔性薄膜、可降解复合材料、增强改性填料，提升材料强度与韧性；
✨ 涂料化工领域：作为增稠剂、悬浮剂，提升涂料稳定性、附着力，杜绝分层沉淀；
✨ 生物医药领域：医用凝胶、缓释载体、敷料基材，安全无杂质、生物相容性高；
✨ 造纸环保领域：纸张增强剂、环保涂布原料，提升纸张强度与防水性。
相较于超声、球磨、普通打浆工艺，高压均质工艺具有粒径可控、分散均匀、无杂质、效率高、可量产的核心优势，完美适配实验室研发到工业化批量生产的全场景需求。
07 实验总结
通过本次系统性对照实验可以明确：高压均质机是纤维素高效分散、纳米化制备的核心设备。通过预处理松散+低压预均质+高压精细均质+低温控温的标准化流程，搭配120MPa、10次循环的最优参数，可稳定制备出分散均匀、稳定性极强的纳米纤维素浆料，物料破碎率超95%。
该工艺简单易复刻、稳定性高、性价比优，彻底解决了传统工艺纤维团聚、粒径不均、成品稳定性差的痛点，为纳米纤维素的科研实验与工业化量产提供了成熟的技术参考。
后续我们将持续更新不同原料（秸秆纤维、柑橘纤维、细菌纤维素）的均质分散实验方案，以及不同压力、固含量的参数对照，感兴趣的行业朋友可以持续关注！
