它兼具优异的生物相容性、可降解性、低免疫原性，同时拥有良好的成膜、成胶、纺丝性能，是当下生物材料科研的热门研究对象。但在常规实验中，很多人都会遇到同一个痛点：

✅ 原生丝素蛋白溶液粒径不均、大分子团聚严重

✅ 溶解性有限，体系稳定性差，极易分层沉淀

✅ 分子结构规整度不足，后续成膜、凝胶、改性效果参差不齐

传统的搅拌、超声、普通均质处理，要么改性效果微弱，要么容易造成蛋白局部变性、活性流失，始终难以实现均匀、稳定、可控的丝素蛋白改性。

这次实验，我们摒弃化学改性的复杂流程与试剂残留风险，尝试了高压微射流非热物理改性技术，实打实搞定了丝素蛋白团聚、粒径不均、稳定性差的难题。今天完整分享实验思路、操作细节、现象变化与核心结论，给做丝素蛋白相关课题的小伙伴们一份实操参考✨

01 先搞懂：高压微射流凭什么改性丝素蛋白？

很多同学做实验只懂操作，不懂原理，很难把控实验变量、优化参数。其实高压微射流的改性逻辑非常清晰，属于纯物理、非热、无添加的绿色改性手段，完美适配生物蛋白材料的改性需求。

区别于传统均质机的阀式瞬时处理，高压微射流均质机依靠独特的固定几何微射流容腔结构，将丝素蛋白溶液通过高压泵增压，以超音速流经微米级金刚石微通道。在此过程中，溶液会同时承受超强高速剪切力、流体撞击力、空化效应与湍流扰动多重物理作用，精准作用于丝素蛋白大分子链。

这些温和且均匀的机械力，不会破坏丝素蛋白的核心生物活性，却能精准打破蛋白分子间的氢键聚集、疏水相互作用，解开大分子团聚体，舒展卷曲的肽链结构，最终实现粒径细化、体系均一、结构优化、性能升级的改性效果。

相较于化学改性，它最大的优势就是：无化学试剂残留、无高温变性、改性均匀可控、可重复性强，完全符合医用、美妆级丝素蛋白材料的制备标准。

02 完整实验方案｜可直接复刻实操流程

🔹 实验材料

脱胶纯化后的天然丝素蛋白水溶液（实验室自制，透析提纯完成，无杂质、无残留丝胶）、超纯水

🔹 实验设备

高压微射流均质机、激光粒度仪、磁力搅拌器、高速离心机

🔹 实验变量设置

为了精准对比改性效果，我们设置空白对照组（原生丝素蛋白溶液），实验组固定处理压力梯度，分别采用80MPa、110MPa、140MPa高压微射流循环处理，每组循环3次，全程常温非热处理，规避温度对蛋白活性的影响。

🔹 详细操作步骤

1. 样品预处理：将纯化后的丝素蛋白溶液低速搅拌均匀，3000r/min离心5min，去除溶液中少量未脱除的微量沉淀与团聚大颗粒，保证进料样品初始状态统一。
2. 设备预处理：依次用超纯水冲洗微射流设备微通道与管路，排空管路气泡，校准压力参数，确保设备运行稳定，无交叉污染。
3. 高压微射流处理：将丝素蛋白溶液缓慢通入设备，按照预设压力梯度分组处理，每组样品连续循环3次，全程观察溶液状态变化，记录设备压力、流速稳定数据。
4. 样品后处理：处理后的各组样品密封避光保存，静置消泡，待体系恢复常温后，统一进行后续表征测试，避免环境因素干扰实验结果。
5. 空白对照：原生丝素蛋白溶液不做任何高压处理，仅同等条件搅拌、静置，与实验组同步表征对比。

03 实验现象+数据｜肉眼可见的改性升级

处理完成后，我们从外观状态、粒径分布、溶解性、体系稳定性四个维度对比分析，结果差异非常直观。

✅ 外观状态：溶液通透度大幅提升

原生丝素蛋白溶液：略带浑浊，静置一段时间后底部出现轻微絮状沉淀，整体通透度一般，能观察到细微颗粒悬浮。

高压微射流处理后：溶液整体清亮通透，无肉眼可见颗粒与絮状物，体系均匀透亮，且压力越高，通透效果越优异，110MPa及以上处理组溶液稳定性肉眼可见提升。

✅ 粒径数据：大分子团聚彻底打散

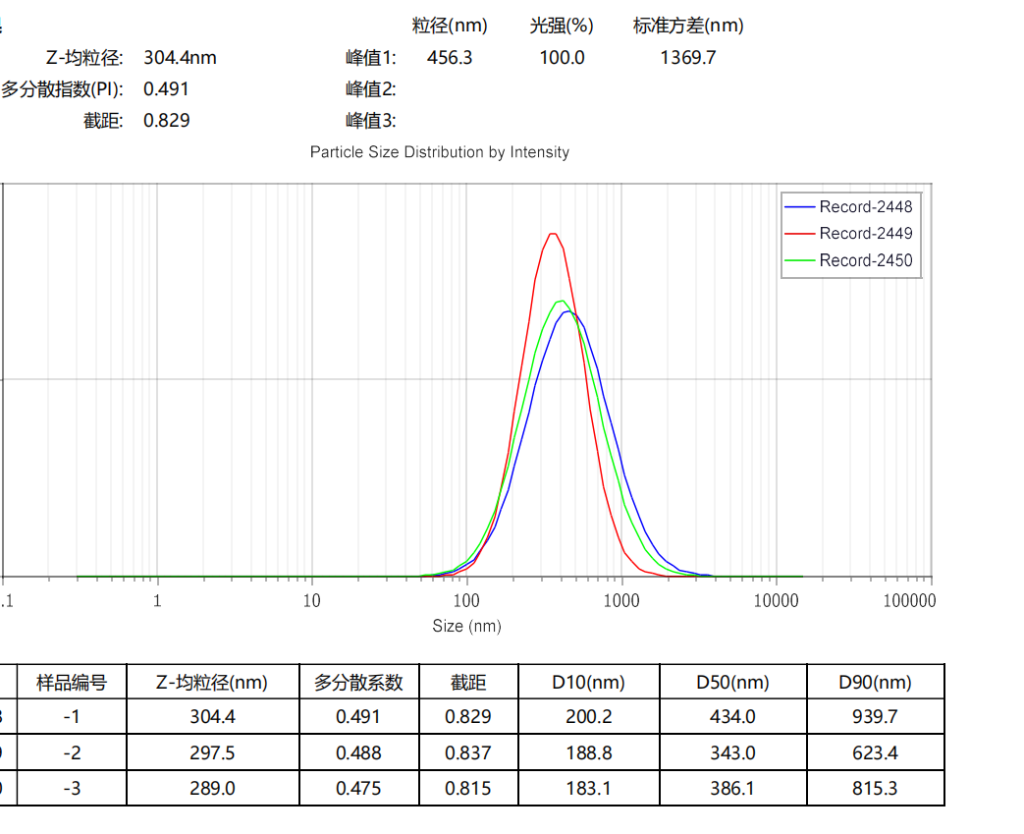

粒度检测结果显示：原生丝素蛋白分子粒径分布宽泛，平均粒径大，多分散系数偏高，团聚现象严重。

经高压微射流处理后，蛋白平均粒径显著降低，粒径分布区间大幅收窄，颗粒均匀度大幅提升。其中110-140MPa处理组改性效果最优，既能充分打散大分子团聚、细化颗粒，又不会因压力过高导致蛋白肽链断裂、结构损伤，是适配丝素蛋白改性的最优工艺参数。
