在新材料、涂料、电子浆料、新能源助剂等领域，纳米硅乳液的应用越来越广泛。凭借优异的耐磨、耐候、增韧、绝缘性能，纳米硅颗粒成为提升产品品质的核心填料。
但做过纳米硅乳液配方的从业者，几乎都踩过同一个坑：纳米硅极易团聚。
原生纳米硅颗粒比表面积大、表面能极高，简单搅拌、普通乳化、超声处理，只能实现表面分散，无法打碎微观团聚体。最终乳液出现粒径不均、分层沉淀、透明度差、储存稳定性不足等问题，直接导致成品涂层开裂、浆料性能波动、助剂效果大打折扣。
想要真正发挥纳米硅的纳米效应，核心不在于“混合”，而在于精准解聚、均匀分散、稳定锁粒径。
本次实验我们就通过超高压微射流均质机，针对纳米硅乳液进行系统化分散测试，完整还原实验流程、参数对比、效果差异与实操干货，帮大家搞定纳米硅乳液分散难题👇
01 先搞懂：纳米硅乳液分散的核心难点
很多人做不好纳米硅乳液，本质是选错了分散工艺。传统处理方式存在明显短板：
- 搅拌/低速乳化：仅实现宏观混合，无法打破纳米硅硬团聚体，乳液放置1-3天即分层沉淀
- 超声分散：适合小试样、低固含量体系，批量处理效率低，粒径分布宽，无法实现稳定量产
- 砂磨/球磨：介质磨损易引入杂质，污染乳液体系，同时易造成纳米硅颗粒过度破碎、活性衰减，后期稳定性差
而微射流均质技术的核心优势，是区别于传统外力研磨，依靠物料自身高速对撞、超强剪切、空化三重物理作用，精准剥离纳米硅团聚体，不破坏原生颗粒形貌，同时让粒径分布更均匀，从根源提升乳液稳定性。
02 实验方案：完整实操流程
▶ 实验物料
纳米二氧化硅粉体、去离子水、适配水性分散剂，配制固含量40%纳米硅粗乳液
▶ 实验设备
超高压微射流均质机（配备Z型金刚石交互容腔，微通道尺寸75μm，压力稳定可控）
▶ 前期预处理
先通过普通搅拌+低速预乳化处理，消除乳液宏观结块，得到初步均匀的纳米硅粗乳液，避免大颗粒杂质进入微射流设备，影响分散效果与设备工况。
▶ 核心实验参数（梯度测试）
为精准验证最优工艺，我们设置多组压力梯度+循环次数对照，全程闭环控温，避免高温导致乳液破乳、颗粒团聚二次生成：
- 工作压力：140MPa、180MPa梯度测试
- 循环次数：1-3次递增处理
- 体系温度：全程控制15-30℃低温均质
- 处理方式：一级均质连续作业，无介质接触、无杂质引入
03 实验结果：参数对分散效果的影响
我们通过激光粒度仪检测各组乳液粒径（D50/D90）、观察乳液状态与储存稳定性，核心数据与现象总结如下：
- 1. 中压区间（140MPa）：效果显著提升
压力提升后，流体能量密度大幅增加，大部分团聚体被有效剥离，经过3次循环处理后，乳液D50降至150-200nm，乳液透明度明显提升，无肉眼可见颗粒，短期储存无分层，可满足常规涂料、助剂体系使用需求。
在新材料、涂料、电子浆料、新能源助剂等领域，纳米硅乳液的应用越来越广泛。凭借优异的耐磨、耐候、增韧、绝缘性能，纳米硅颗粒成为提升产品品质的核心填料。
但做过纳米硅乳液配方的从业者，几乎都踩过同一个坑：纳米硅极易团聚。
原生纳米硅颗粒比表面积大、表面能极高，简单搅拌、普通乳化、超声处理，只能实现表面分散，无法打碎微观团聚体。最终乳液出现粒径不均、分层沉淀、透明度差、储存稳定性不足等问题，直接导致成品涂层开裂、浆料性能波动、助剂效果大打折扣。
想要真正发挥纳米硅的纳米效应，核心不在于“混合”，而在于精准解聚、均匀分散、稳定锁粒径。
本次实验我们就通过超高压微射流均质机，针对纳米硅乳液进行系统化分散测试，完整还原实验流程、参数对比、效果差异与实操干货，帮大家搞定纳米硅乳液分散难题👇
01 先搞懂：纳米硅乳液分散的核心难点
很多人做不好纳米硅乳液，本质是选错了分散工艺。传统处理方式存在明显短板：
- 搅拌/低速乳化：仅实现宏观混合，无法打破纳米硅硬团聚体，乳液放置1-3天即分层沉淀
- 超声分散：适合小试样、低固含量体系，批量处理效率低，粒径分布宽，无法实现稳定量产
- 砂磨/球磨：介质磨损易引入杂质，污染乳液体系，同时易造成纳米硅颗粒过度破碎、活性衰减，后期稳定性差
而微射流均质技术的核心优势，是区别于传统外力研磨，依靠物料自身高速对撞、超强剪切、空化三重物理作用，精准剥离纳米硅团聚体，不破坏原生颗粒形貌，同时让粒径分布更均匀，从根源提升乳液稳定性。
02 实验方案：完整实操流程
▶ 实验物料
纳米二氧化硅粉体、去离子水、适配水性分散剂，配制固含量40%纳米硅粗乳液
▶ 实验设备
超高压微射流均质机（配备Z型金刚石交互容腔，微通道尺寸75μm，压力稳定可控）
▶ 前期预处理
先通过普通搅拌+低速预乳化处理，消除乳液宏观结块，得到初步均匀的纳米硅粗乳液，避免大颗粒杂质进入微射流设备，影响分散效果与设备工况。
▶ 核心实验参数（梯度测试）
为精准验证最优工艺，我们设置多组压力梯度+循环次数对照，全程闭环控温，避免高温导致乳液破乳、颗粒团聚二次生成：
- 工作压力：140MPa、180MPa梯度测试
- 循环次数：1-3次递增处理
- 体系温度：全程控制15-30℃低温均质
- 处理方式：一级均质连续作业，无介质接触、无杂质引入
03 实验结果：参数对分散效果的影响
我们通过激光粒度仪检测各组乳液粒径（D50/D90）、观察乳液状态与储存稳定性，核心数据与现象总结如下：

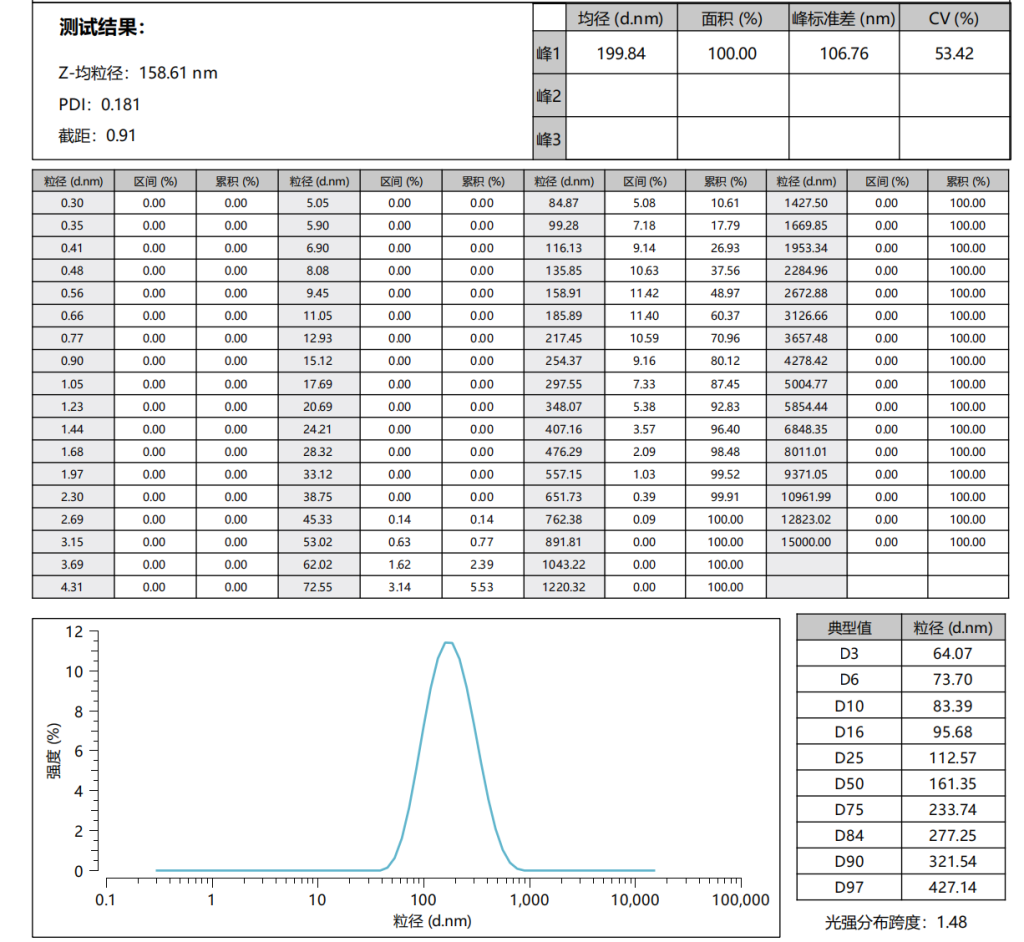

- 1. 中压区间（140MPa）：效果显著提升
压力提升后，流体能量密度大幅增加，大部分团聚体被有效剥离，经过3次循环处理后，乳液D50降至150-200nm，乳液透明度明显提升，无肉眼可见颗粒，短期储存无分层，可满足常规涂料、助剂体系使用需求。

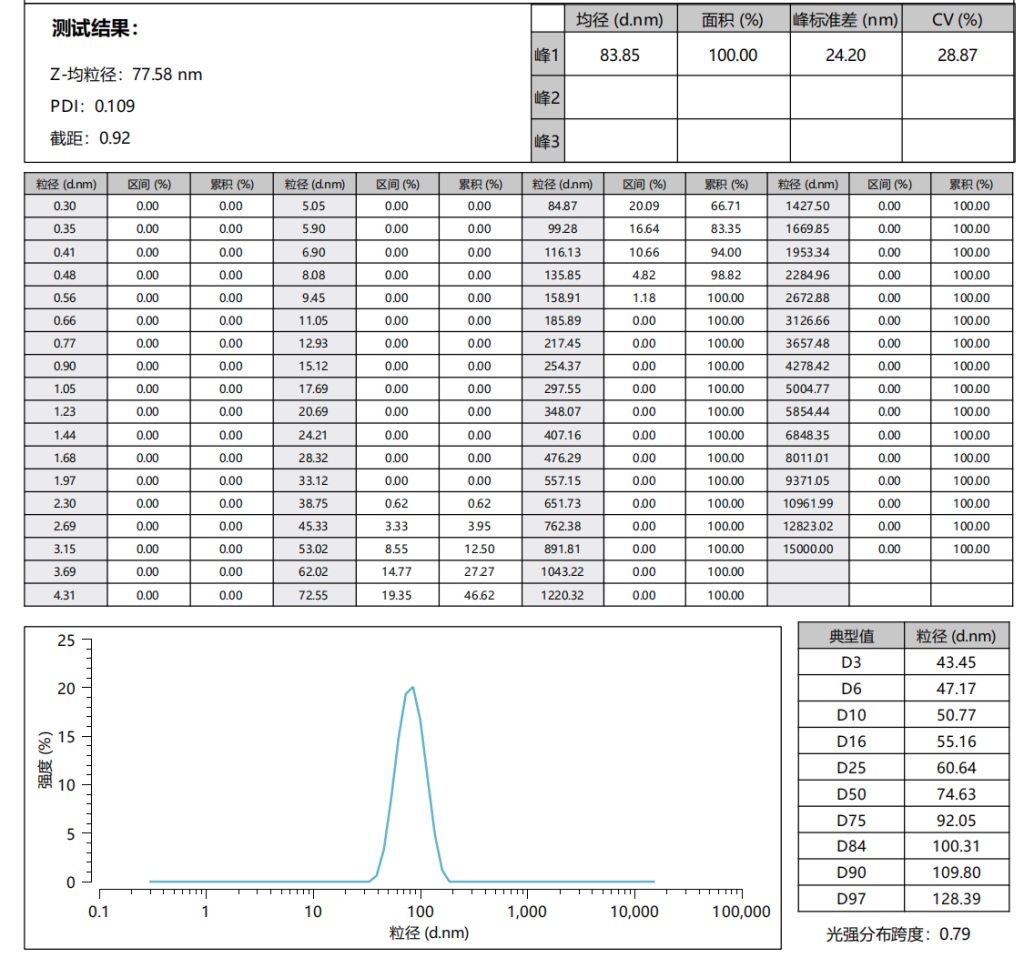

- 2. 高压区间（180MPa）：最优纳米分散效果
高压工况下，微通道内高速射流形成的超强物理作用力，可彻底击碎纳米硅硬团聚体，粒径分布高度均一。经过4-5次循环均质后，乳液D50稳定控制在70-100nm，D90＜150nm，无大颗粒残留。
同时优势十分突出：全程无机械介质磨损，乳液纯净度高；粒径分布窄且均匀，不存在局部团聚、局部稀松的情况；常温密封静置90天以上，无分层、无沉淀、无返粗现象，储存稳定性大幅优于传统工艺。
04 核心对比：微射流 vs 传统分散工艺
结合本次实验数据，我们整理了行业常用分散工艺的核心差异，一目了然看清优势：
- 传统搅拌/乳化：粒径大、分布宽、易团聚，稳定性差，仅适合低端粗配体系
- 超声分散：小试样效果尚可，批量一致性差、效率低，无法量产
- 砂磨分散：易引入杂质、颗粒易破损，乳液纯度与稳定性受限
- 微射流均质：纳米级均匀分散、粒径可控、无杂质、稳定性强，可实验室研发+工业化量产无缝衔接
05 实验实操干货&工艺建议
结合本次纳米硅乳液分散实验，给大家分享3个避坑关键点，直接落地可用：
- 必须做好预处理，严禁直接上机
未经预分散的粗乳液存在大量大结块，直接高压微射流处理，不仅分散效率低，还会导致压力波动，影响设备稳定性。建议先搅拌消泡、打散宏观结块，再上机均质。
- 高压低温是纳米分散的关键
高压处理过程中流体瞬间释放能量会产生热量，温度过高会导致纳米硅颗粒二次团聚、乳液破乳。全程控温15-30℃，是保证粒径稳定、体系不破乳的核心条件。
- 按需匹配压力与循环次数
常规工业应用（普通涂料、助剂）：140MPa+3次循环即可达标；高端应用（电子浆料、精密涂层、高稳定助剂）：建议180MPa+3次循环，实现极致纳米分散与长期稳定性。
06 实验总结
纳米硅乳液的性能上限，从来不是粉体本身，而是分散工艺的精度。
传统工艺始终无法突破“团聚、粒径不均、稳定性差”的痛点，而超高压微射流均质技术，依靠精准、均匀、可控的物理分散力，彻底打碎纳米硅团聚体，保留颗粒原生性能，同时实现乳液粒径均一、高透明、超长稳定。
无论是实验室配方研发、小试试样，还是大规模工业化量产，微射流均质机都能完美适配纳米硅乳液的分散需求，是目前纳米粉体乳液分散的最优解决方案之一。
