在二维材料家族中，六方氮化硼（h-BN）凭借高导热、电绝缘、耐高温、化学稳定的特性，被誉为“白色石墨烯”，成为电子散热、新能源、航空航天等领域的明星材料。然而，h-BN层间强大的范德华力，如同强力胶水，将层层原子紧密束缚，使其优异性能难以充分释放。
高压均质剥离技术的出现，为破解这一难题提供了高效、绿色、可规模化的解决方案，让六方氮化硼纳米片（BNNS）的工业化应用成为现实。
一、为什么要剥离六方氮化硼？
块体h-BN虽是优质材料，但层间堆叠严重限制了其性能发挥：
- 热导率受限：块体h-BN热导率约400W/(m·K)，而单层/少层BNNS面内热导率高达2000W/(m·K)，是铜的5倍。
- 分散性差：块体颗粒大、易团聚，难以在聚合物、陶瓷等基体中均匀分散，无法形成连续导热通路。
- 复合效果弱：比表面积小，与基体材料界面结合力弱，难以充分发挥增强、导热、绝缘等功能。

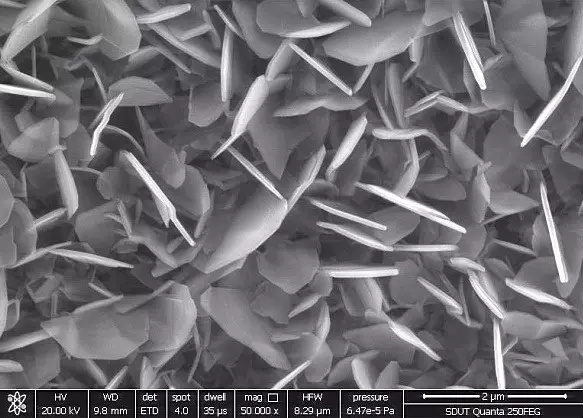

剥离后的BNNS，超薄片层（1-10nm）、大比表面积、高长径比，完美解决上述痛点，成为高性能复合材料的核心填料。
二、高压均质机：层状材料剥离的“硬核利器”
高压均质机剥离h-BN，核心是利用超高压产生的流体力学效应，实现层间精准解离。
- 核心剥离原理

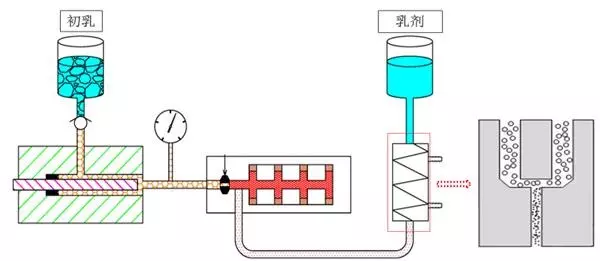

将h-BN分散液泵入高压均质腔，在100-300MPa超高压驱动下，悬浮液以每秒数百米的速度通过特殊设计的微通道/对撞腔，瞬间产生三重作用力：
- 剪切力：高速流体与腔壁、流体层间的速度差，形成强剪切，撬开h-BN层间缝隙。
- 碰撞力：射流对撞或冲击硬质腔壁，产生剧烈冲击，破碎团聚体、膨胀层间距。
- 空化与湍流：压力骤降引发微气泡爆裂，结合强湍流，彻底剥离松散的层状结构。
整个过程纯物理作用、无化学污染、晶格完整性高，区别于化学插层、强酸氧化等易引入缺陷的方法。
- 标准工艺流程（聚合物辅助绿色法）
Step 1 原料预分散
- 配比：h-BN粉末 + 去离子水/绿色溶剂 + 分散剂（如CMC、PVP）
- 工艺：高速搅拌（5000rpm，1h）或低速搅拌（200-500rpm，4-8h），形成均匀悬浮液
- 作用：润湿粉末、初步解聚，为高压剥离打基础
Step 2 高压均质剥离（核心）
- 设备：超高压微射流均质机/高压对撞均质机
- 参数：压力150-200MPa，循环5-10次
- 关键：压力控制+循环次数决定剥离程度——压力越高、循环越多，片层越薄、尺寸越小
Step 3 后处理纯化
- 离心分级：去除未剥离块体，收集纳米片分散液
- 洗涤：去离子水多次离心洗涤，去除残留分散剂
干燥：冷冻干燥/真空干燥，得到BNNS粉末
三、高压均质剥离的技术优势
相比传统球磨、超声、化学剥离，高压均质法优势显著：
对比维度 | 高压均质剥离 | 球磨法 | 超声剥离 | 化学插层 |
剥离效率 | 极高，连续化生产 | 低，耗时久 | 低，小批量 | 中，批次处理 |
片层质量 | 缺陷少、晶格完整 | 易破碎、缺陷多 | 尺寸不均、易破损 | 官能化、结构受损 |
环保性 | 绿色（水体系）、无废液 | 有磨球杂质 | 溶剂污染 | 强酸/强碱、污染大 |
成本 | 中（设备投入） | 低 | 高（能耗、产量低） | 中（试剂成本） |
规模化 | 可工业化放大 | 可放大 | 仅限实验室 | 难放大 |
四、工艺关键参数与优化要点
- 压力选择
- 过低（<100MPa）：剥离不充分、片层厚
- 过高（>250MPa）：能耗大、片层过碎、尺寸不均
- 最优区间：150-200MPa，兼顾效率与质量
- 分散剂作用
- 防止剥离后再团聚
- 提高h-BN在溶剂中的润湿性
- 常用：羧甲基纤维素钠（CMC）、聚乙烯吡咯烷酮（PVP），添加量5%-2%
- 循环次数
- 5次：初步剥离，厚度10-20nm
- 10次：充分剥离，厚度1-5nm
- 超过15次：效率递减，易过度破碎
五、应用前景：从实验室到产业落地
剥离后的BNNS，正快速赋能高端制造：
- 电子散热：柔性导热膜、导热凝胶、PCB基板，解决5G、AI芯片高热流密度散热难题
- 新能源：锂电池隔膜涂层（耐高温、绝缘、导热）、固态电解质填料
- 航空航天：高温复合材料、透波材料、抗氧化涂层
- 高分子增强：轻量化、高强度、高耐热工程塑料
六、总结
高压均质机剥离六方氮化硼，是物理法、绿色化、高效率、可规模化制备高质量BNNS的优选技术。它以纯物理方式精准解离层间作用力，最大程度保留h-BN本征性能，为“白色石墨烯”从实验室走向工业化应用打通关键路径。
随着电子、能源、航空等产业对高性能材料需求激增，高压均质剥离技术将持续迭代优化，推动六方氮化硼纳米片在更多领域实现价值突破，成为二维材料产业化的重要支撑力量。
